1 产品用途

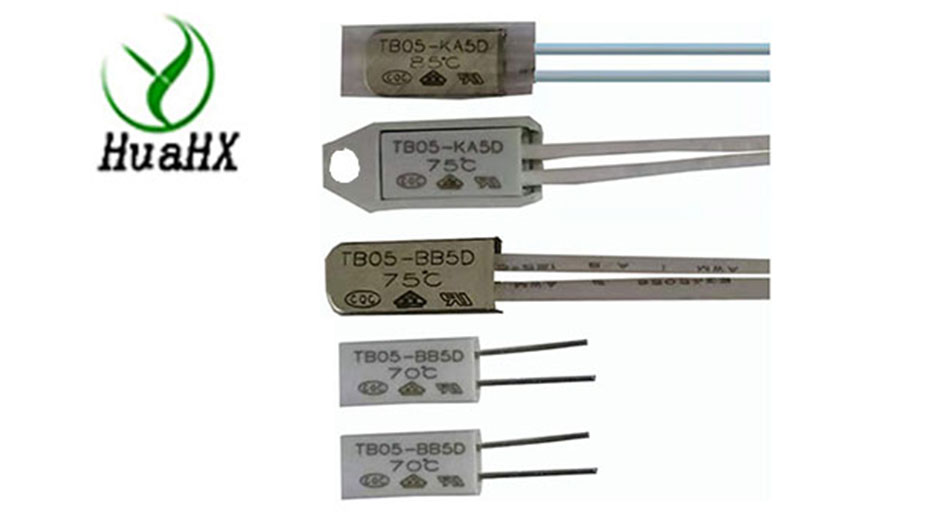

TB05B型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点  ，广泛适用于分马力电机、电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用

注：外壳材料耐温200℃  ，燃烧等级V-0
3 性能
3.1 额定电流
10A/DC12V、10/DC24V、5A/AC250V  尺寸：15*7*3.5  MM

3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出 。
3.4 绝缘电压:
a 产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;
b 产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象;
3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上 。 (所用表计为DC500V兆欧表)
3.6 接触电阻:产品的接触电阻应不大于50mΩ 。
3.7 耐高温试验:产品置于高于额定动作温度50℃的空气江南JNSport体育中保持96h 。
3.8 耐低温试验:产品置于-40℃空气江南JNSport体育中保持96h 。
3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz  ，扫描变化周期3～5次/min  ，振动方向X、Y、Z  ，每个方向各连续振动2h 。
3.10 跌落试验:产品自0.7m高度自由落下1次 。
3.11 抗压试验:产品应能承受100N静压力1min 。
3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:
a 断开温度变化应在初期值的+7℃以内;
b 接触电阻应在100mΩ以下;
c 外形应无明显变形;
d 导线无开裂损伤 。
4 寿命
产品在额定电压、电流、功率因数为0.7的条件下,外加热源使其动作1000次,应满足下面条件:
a 断开温度变化应在初始值的+5℃以内;
b 接触电阻应在100mΩ以下;
继续试验至5000次后能动作 。
5 其它事项:
5.1 断开温度检测的升温速率应控制为1℃/1min;
5.2 使用过程中产品不能承受强烈冲击力及压迫力;
5.3 型号规格说明:
TB05-BB5D——产品型号
